Piece grzania pośredniego

Piece obrotowe grzania pośredniego są przeznaczone dla wysuszania różnych materiałów sypkich, a także dla nagrzewania ich do temperatur, potrzebnych dla różnych procesów technologicznych. W piecach obrotowych grzania pośredniego procesy powstawania ciepła mają miejsce na zewnątrz obudowy pieca obrotowego. Więc, materiał obrabiany nie kontaktuje z gazami spalinowymi, co może być ważnie dla zabezpieczenia jakości produktu.

Piec bębnowy do suszenia  grzania pośredniego wykorzystują się w:

• przemyśle spożywczym, chemicznym, petrochemicznym albo farmaceutycznym, hutnictwie i wzbogaceniu górskim;
• Dla przeróbki i produkcji surowca mineralnego;

Eksploatacja pieca dopuszcza się w zakresie temperatur ścianki obudowy od – 20°С do + 400°С.

Inna zaleta polega na owym, że ilość gazów, wychodzących z pieca, które należy przepuszczać przez układ odpylania, bardzo mało. To pozwala efektywnie przerabiać produkty o dużym powstawaniu pyłu z małym rozmiarem cząstek.

Zależnie od używanego materiału bębnu i komór załadunku-rozładunku zakład może wyprodukować warianty wykonania pieca ze stali 09Г2С i ze stali kwasoodpornej żarowytrzymałej 12Х18Н1ОТ.

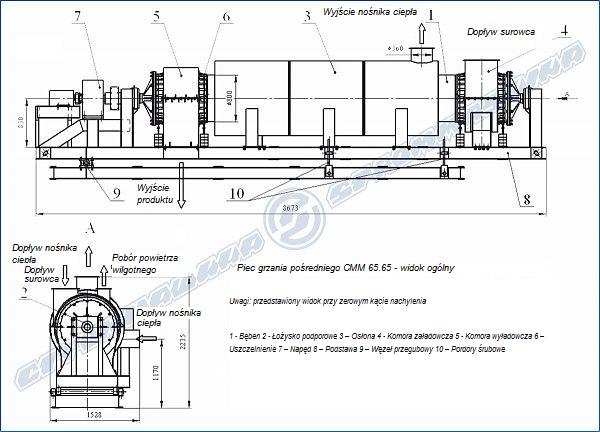

Konstrukcja i funkcjonowanie.

Piec obrotowy grzania pośredniego jest bębnem, który obraca się na oporach łożyskowych, zmontowanych na ramie, i ogarniany obudową nieruchową, do której podczas eksploatacji pieca tłoczą się gorące gazy i, zderzając się z zewnętrzną powierzchnią bębnu obrotowego, nagrzewają jego, zabezpieczając przekazanie ciepła obrabianemu materiałowi bez bezpośredniego kontaktu z nim. Obudowa zewnętrzna jest izolowana cieplnie, że pozwala minimalizować straty energetyczne.

Pochylenie obudowy w połączeniu z obracaniem dookoła osi zabezpiecza przemieszczenie obrabianego materiału w kierunku komory wyładowczej.

Tryby suszenia dla różnych materiałów wybierać zależnie od wysuszanego materiału, warunków klimatycznych, pory roku, pogody. Przy zmianie wilgoci surowca albo intensywności dopływu jego do bębnu tryb suszenia może regulować się ilością nadchodzących gazów i zmianą ich temperatury.

Bęben pieca wprawia się w ruch obrotowy prze napęd, który składa się z silnika elektrycznego z regulatorem częstotliwości.

Bęben i obudowa pieca, komory załadowcze i wyładowcze konstrukcji napędu montują się na podstawie, która składa się z ramy i podramy, połączonych węzłem przegubowym i oporami śrubowymi, dzięki którym jest możliwość zmiany kąta nachylenia ramy w granicach 0°…5°.



Nazwa wskaźników	Wykonanie pieca grzania pośredniego
	Informacja główna		-01
Materiał bębnu pieca, komór załadowczych i wyładowczych	stal 09Г2С		stal 12Х18Н1ОТ
Przeznaczenie	Wysuszanie materiałów sypkich bez kontaktu z gazami spalinowymi
Rodzaj napędu	Centralny
Średnica*	0,8 m	m		m
Długość	od 6 do 14 m
Zasięgi regulacji kąta nachylenia pieca	1′..5′
Tryb funkcjonowania	Ciągły
Nośnik ciepła	Gazy paleniskowe
Wydajność instalacji dla produktu suchego	od 2,0 t/godz.
Częstotliwość obracania bębnu pieca (przy wykorzystaniu przetwornika częstotliwości)	2..10 ob./min.
Rodzaj silnika elektrycznego	kW	kW		kW
Miejsce montażowe	Pomieszczenie zamknięte



*Przy uzgodnieniu z zleceniodawcą możliwe wyprodukowanie pieców grzania pośredniego o średnicy więcej 1,6 m
