Firma Munson Machinery (USA) jest producentem rozdrabniaczy dużych cząstek oraz średnich i małych cząstek, co pozwala na osiągnięcie dużej elastyczności w wielkości cząstek finalnego produktu.
Rozdrabniacze średnich i małych cząstek:

• destruktory zabezpieczające
• mini rozdrabniacze laboratoryjne
• rozdrabniacz sitowy klasyfikujący SCC
• rozdrabniacz ultra-wydajnościowy sitowy MAGNUM
• rozdrabniacze rotacyjne tnące



DESTRUKTORY ZABEZPIECZAJĄCE

MUNSON® Security Destructor jest bardzo skuteczny w niszczeniu dużych ilości materiałów związanych z bezpieczeństwem lub wysoce kontrolowaną produkcją, czego dowodem jest fakt, że wiele amerykańskich Federal Reserve Banks (a także wiele międzynarodowych banków) używa tej technologii do niszczenia waluty.

Typowe aplikacje służące do niszczenia zabezpieczeń obejmują:

Waluta papierowa, kupony na żywność, waluta wycofana z obiegu (wydrukowane arkusze, a także pojedyncze notatki)

Karty plastikowe (karta kredytowa / debetowa / bankomat / telefon / członkostwo / itd.), W tym karty inteligentne

Płyty CD, DVD, taśmy, karty pamięci i inne nośniki komputerowe

Płytki, układy scalone, dyski twarde i inny sprzęt komputerowy

Praktycznie każdy inny twardy lub miękki materiał z dużych arkuszy do małych elementów

Urządzenie zabezpieczające akceptuje podawanie od arkuszy o szerokości od 10 do 30 cali (od 254 do 762 mm) przy nieograniczonej długości, do elementów PCB o wielkości zaledwie 1/16 cala (1,52 mm). Wyprowadza cząstki w stosunkowo wąskich zakresach wielkości, od 3 cali (76 mm) do 1/32 cala (0,79 mm) w trybie wsadowym lub ciągłym, z szybkościami od 1 do 1000 m 3 ft / h (0,03 do 28 m3 / h).

W przeciwieństwie do konwencjonalnych granulatorów zawierających niewielką liczbę kątowych łopatek wirnika, które przecinają materiały w paski w sposób podobny do nożyc, urządzenie zabezpieczające jest wyposażone w noże tnące wzdłuż całego wału, bez przerw między ostrzami, co w efekcie powoduje całkowity kontakt z produktem, który ma zostać zniszczony . W rezultacie długość i szerokość materiału są cięte na jednolite części (nie paski) z minimalnymi drobnymi cząstkami i niewielkim wytwarzaniem ciepła.

Ostrza są dostępne ze stali nierdzewnej, stali narzędziowej i węglika wolframu i są dostępne z wymiennymi końcówkami nożowymi z śrubami z łbem gniazdowym do szybkiej wymiany.

Frez ma szerokości przewężenia od 10 do 30 cali (254 do 762 mm). Perforacje na sitach mieszczą się w zakresie od 1/32 do 1 1/2 cala (0,79 do 38 mm) i do 3 cali (76 mm) kwadratowych, zgodnie z charakterystyką materiału i pożądaną ostateczną wielkością cząstek. Wał o średnicy 11 cali (279 mm) (zespół wirnika) obraca się z prędkością od 30 do 3600 obrotów na minutę, zgodnie z pożądaną wydajnością.

Materiał podawany jest przez górną część regulowanej, podwójnie sfałdowanej rynny zasysającej, za pośrednictwem napędzanego niezależnie przenośnika taśmowego o zmiennej prędkości. Rozładowanie zwykle odbywa się przez przejście pneumatyczne, ale można użyć grawitacyjnego lub niezależnie zasilanego przenośnika taśmowego lub ślimakowego, jeśli materiał jest odpowiedni.

Napęd wielokrotny z napędem paskowym jest standardem, a sprzęgło i przekładnia z bezpośrednim sprzężeniem opcjonalne.





Mini-rozdrabniacz / granulator laboratoryjny MUNSON® oferuje możliwości redukcji wielkości podobne do standardowych frezów SCC, ale przy mniejszych wydajnościach i mniejszym uderzeniu.

Wszystkie modele mają głowicę tnącą o średnicy 4 cali (102 mm), składającą się z jednej lub więcej „cztero-karbowanych gwiazd” ze ściętymi powierzchniami tnącymi, które umożliwiają ciągłe przecinanie materiałów na pojedynczym, stacjonarnym nożu.

Oferowany w szerokościach posuwu 2, 3, 6 i 12 cali (51, 76, 152 i 305 mm), Mini Cutter jest dostępny z perforacjami sitowymi od 1/32 do 1 cala (0,79 do 25 mm), pozwalając na redukcję materiałów na jednorodne cząstki w rozmiarach do 20 mesh lub mniej.





Rozdrabniacz sitowy klasyfikujący SCC redukuje kruche, półłamliwe, włókniste, półtwarde i twarde materiały do ​​kontrolowanych rozmiarów cząstek z dużymi dawkami z minimalną ilością drobnych cząstek.

Przy średnich i wysokich prędkościach dodatkowo wpływa na materiał podobny do młyna młotkowego, ale dodaje elastyczność zmiennego RPM dla większej kontroli rozmiarów cząstek.

Prędkość obrotowa wirnika regulowana w zakresie od 30 do 3600 obr./min, aby uzyskać żądane rozmiary cząstek i przepustowość.

Typowe zastosowania obejmują szeroki zakres chemikaliów, przypraw / ziół, minerałów, włókien szklanych, tworzyw sztucznych, żywności i innych materiałów / złomu w zastosowaniach przemysłowych i sanitarnych.

Równoległościki i ostrza tnące, bez przednich szczelin między ostrzami, są rozmieszczone w przesuniętych układach helikalnych, które rozprowadzają materiał równomiernie na całej długości komory. Wykorzystuje to efektywnie całą powierzchnię sita i zapewnia, że ​​wszystkie noże są poddawane jednorodnemu zużyciu w celu zapewnienia największej trwałości i najniższych kosztów konserwacji. Hartowane noże mogą być obrócone, aby wykorzystać obie krawędzie tnące i mogą być wielokrotnie ostrzone maszynowo, co znacznie przedłuża żywotność.

Surowce w trakcie procesu są stale redukowane, aż cząsteczki przechodzą przez perforacje z okrągłym sitem od średnicy 1/32 do 2 cali (0,79 do 51 mm) lub kwadratowe perforacje od 1 do 6 cali (25 do 152 mm), uzyskując jednolite rozmiary cząstek.

Końcówki noża, które są zabezpieczone śrubami maszynowymi w celu szybkiej wymiany, są standardowo dostarczane z końcówkami z węglika wolframu oraz w różnych typach stali nierdzewnej i stali narzędziowej jako opcja.

Wałek mieszadła jest standardowo wyposażony w łożyska z kołnierzem z mechanicznymi uszczelkami czołowymi. Opcjonalnie montowane zewnętrznie łożyska są dostępne z uszczelnieniami dławnicowymi uszczelnionymi powietrzem lub z uszczelkami blokowymi z polietylenu teflonowego lub UHMW, w tym z dzielonymi konstrukcjami do zastosowań sanitarnych i dla ułatwienia konserwacji.





Rozdrabniacze sitowe Magnum ™ do zastosowań na dużą skalę

Niezwykle wytrzymała wersja rozdrabniacza sitowego SCC, model Magnum ™ SCC firmy MUNSON zwiększa wydajność o około 75 procent i zapewnia większy rozmiar wsadu.

Szerokie gardło wlotowe o szerokości 22,5 cala (572 mm) mieści wirnik o średnicy 18 cali (457 mm) składający się z progresywnie ustawionej spiralnie tablicy „gwiazd o czterech bokach”, z których każda ma szerokość jednego cala (szerokość 25 mm) ) wymienne ostrza tnące.

Pracując przy prędkościach od 30 do 3600 obr./min, najmniejszy model Magnum SCC o długości 24 cali (610 mm) może przetwarzać do 240 stóp / h (6,8 m3 / h), a największy 72-calowy (1829 mm) model może przetwarzać do 720 m3 / h (20,4 m3 / h), w zależności od zastosowania.

Sita z okrągłym oczkiem mają średnicę od 1/32 do 2 cali (0,79 do 51 mm) i kwadratowe perforacje od 1 do 6 cali (25 do 152 mm), co pozwala na redukcję materiałów do jednolitych rozmiarów cząstek.

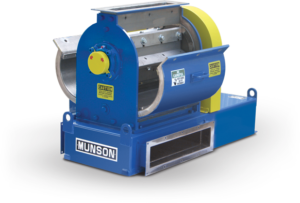

Rozdrabniacz obrotowy tnący (nożowy) MUNSON® wyposażony jest w zespół wirnika wyposażony w pięć pełnowymiarowych noży ustawionych naprzeciw czterech stacjonarnych noży, które tną materiał, aż cząstki stają się wystarczająco małe, aby przejść przez otwory w dużym, półcylindrycznym sicie.

W porównaniu z innymi typami rozdrabniaczy, rozdrabniacze rotacyjne zapewniają większe ścinanie i mniejsze uderzenie, dzięki czemu cząstki mają wyjątkowo czyste nacięcia w ściśle kontrolowanych zakresach wielkości, z niewielką ilością drobnych cząstek lub pyłu.

Szeroki wybór rozmiarów sit pozwala na ścisłą kontrolę rozmiarów produktu końcowego, dzięki czemu idealnie nadaje się do cięcia lub rozdrabniania kukurydzy, ziaren, przypraw, korzeni, wiórów i podobnych produktów.

Noże wirnika, które są frezowane z hartowanej stali narzędziowej i mogą być ponownie naostrzone, obracają się standardowo z prędkością 550 obrotów na minutę, co daje siłę odśrodkową, która umieszcza cząstki pomiędzy krawędziami tnącymi obracających się noży a nożami stałymi, które można ponownie naostrzyć jak i odwrotnie.

Obrotowa bezwładność solidnego, masywnego zespołu wirnika, w połączeniu z nożami o wysokiej odporności na ścinanie i niskiej rezystancji, zapewnia większą wydajność na moc / kilowat niż w przypadku innych typów młynów.

Materiał jest grawitacyjnie podawany do leja wsadowego w górnej części noża, do noży wirnika w kształcie gwiazdy. Ziarna wielkości cząstek przechodzą przez perforowane sito o otworach od 3/64 do 2,0 cali (1,2 do 50,8 mm), co pozwala na szeroki zakres rozmiarów produktu końcowego.
