Samarski zakład „Strommashina” działa na rynku od ponad 70 lat. Głównym profilem firmy jest produkcja maszyn, urządzeń i kompletacja linii technologicznych dla surowców mineralnych w zakresie:

– kruszenia, mielenia i rozdrabniania, w tym kruszarki młotkowe, kruszarki spieków, młyny kulowe, prętowe, młotkowe tangencjalne, walcowe, rozcieraki (homogenizatory) prętowe, rozdrabniacze gliny itp.,

– prażenia, kalcynacji, suszenia, w tym piece obrotowe cementowe, ceramiczne, kalcynatory, suszarnie obrotowe,

– klasyfikacji,  w tym separatory odśrodkowe

– granulacji, w tym granulatory bębnowe, gazo betoniarki



Młyny prętowe w ofercie firmy Strommashina:

• młyn prętowy CM6002A
• młyn prętowy СМ6005А



Młyn prętowy МСЦ 1500Х3000 (СМ6002А) z centralnym rozładunkiem dla mokrego rozdrobnienia materiałów średniej twardości

Młyn prętowy CM 6002A z centralnym rozładunkiem jest przeznaczony dla mokrego mielenia różnych rud i materiałów budowlanych średniej twardości.

Młyn wykorzystuje  się w przemysłu budowlanym, rudnym, kopalnictwie surowców chemicznych i innych branżach przemysłu i pracuje ciągle w różnych schematach technologicznych w trybie otwartym albo zamkniętym.

Młyn pozwala otrzymywać  jednorodny stopień przemiału produktu za pomocą prętów średnicą 70 mm.

Wydajność młyna zależy od fizyczno-mechanicznych właściwości rozdrabnianego materiału, stopnia przemiału, równomierności zasilania, wypełnienia ciałami mielącymi i materiałem, kwalifikacji obsługi.

W odmienności od młynów z załadunkiem kulowym (młyn kulowy МСЦ) młyny z załadunkiem prętowym różnią się większą wydajnością, ale większym mieleniem i mogą instalować się jak pierwsza faza mielenia przed młynami kulowymi.

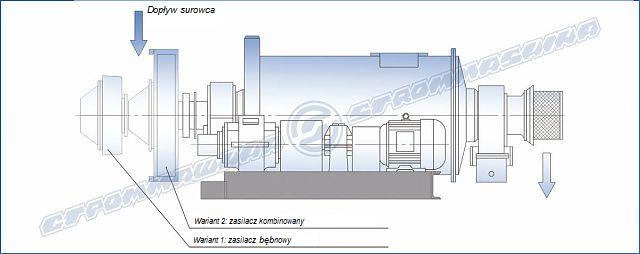

Młyn składa  się z bębnu, pokrywy załadowczej, pokrywy wyładowczej, opór rolkowych, napędu i zasilacza. Bęben jest stalowym cylindrem przelotowym, wykładzonym od wewnątrz metalowymi płytami, które chronią jego od zużycia.

Pokrywy załadowcza i wyładowcza są obronione czołowymi płytami wykładziny.

Opora rolkowa  składa się z rozłączalnej w dwóch płaszczyznach obudowy i dwóch rolków, przymocowanych na łożyskach sferycznych. Napęd młyna składa się z silnika elektrycznego, reduktora i obudowy z kołem zębatym, umocowanych na ramie ogólnej.
Młyn może kompletować się zasilaczem kombinowanym i bębnowym.

Załadunek młyna  materiałem i wodą realizuje się przez zasilacz i tuleję załadowczą, instalowaną w pokrywie załadowczej. Materiał, nadchodzący do młyna, razem z wodą rozdrabnia się ciałami mielącymi i przenosi się od końcówki załadowczej do rozładowczej pod naciskiem ciągle nadchodzącego materiału.

Ostatecznie zmielony materiał, w wyglądzie pulpy, przechodząc przez tuleję wyładowczą i pytel, które są instalowane w pokrywie wyładowczej, nadchodzi zgodnie z przeznaczeniem.



Dane techniczne

Typ młyna	МСЦ
Indeks młyna	СМ6002А
Nominalna objętość bębnu, m3	4,2
Wewnętrzna średnica bębnu  (bez wykładziny) , mm	1500
Długość bębnu  (bez wykładziny) , mm	3100
Nominalna częstotliwość obrotu bębnu, ob./min.	25
Wydajność, przy mieleniu rudy twardością, t/g	10-18
Wymiary gabarytowe (długość х szerokość х wysokość) , mm	6300х3500х2500
Masa młyna, t  (bez ciał mielących)	21
Masa ciał mielących, t*	10,5
Moc zainstalowana, kW	90
częstotliwość obrotu, ob./min.	1480
Przełożenie reduktora	12,5





Młyn prętowy МСЦ 900Х1800 (СМ 6005А) z centralnym rozładunkiem dla mokrego rozdrobnienia materiałów średniej twardości

Młyn kulowy CM6005A z centralnym rozładunkiem jest przeznaczony dla mokrego mielenia różnych rud i płonnych kopaliny pożytecznych średniej twardości.

Młyn wykorzystuje  się w przemysłu rudnym, kopalnictwie surowców chemicznych i innych branżach przemysłu i pracuje ciągle w różnych schematach technologicznych w trybie otwartym albo zamkniętym.

Młyn pozwala  otrzymywać jednorodny stopień przemiału produktu za pomocą prętów średnicą 40 mm, długością 1700 mm.

Wydajność młyna zależy od fizyczno-mechanicznych właściwości rozdrabnianego materiału, stopnia przemiału, równomierności zasilania, wypełnienia ciałami mielącymi i materiałem, kwalifikacji obsługi.

W odmienności od młynów z załadunkiem kulowym młyny z załadunkiem prętowym różnią się większą wydajnością, ale większym mieleniem i mogą instalować się jak pierwsza faza mielenia przed młynami kulowymi.

Młyn składa  się z bębnu, pokrywy załadowczej, pokrywy wyładowczej, opór rolkowych, napędu i zasilacza. Bęben jest stalowym cylindrem przelotowym, wykładzonym od wewnątrz metalowymi płytami, które chronią jego od zużycia. Pokrywy załadowcza i wyładowcza są obronione czołowymi płytami wykładziny.

Opora rolkowa  składa się z rozłączalnej w dwóch płaszczyznach obudowy i dwóch rolków, przymocowanych na łożyskach sferycznych. Napęd młyna składa się z silnika elektrycznego, reduktora i obudowy z kołem zębatym, umocowanych na ramie ogólnej. Młyn może kompletować się zasilaczem kombinowanym i bębnowym.

Załadunek młyna materiałem i wodą realizuje się przez zasilacz i tuleję załadowczą, instalowaną w pokrywie załadowczej. Materiał, nadchodzący do młyna, razem z wodą rozdrabnia się ciałami mielącymi i przenosi się od końcówki załadowczej do rozładowczej pod naciskiem ciągle nadchodzącego materiału.

Ostatecznie zmielony materiał, w wyglądzie pulpy, przechodząc przez tuleję wyładowczą i pytel, które są instalowane w pokrywie wyładowczej, nadchodzi zgodnie z przeznaczeniem.

Dane techniczne

Indeks młyna	СМ 6005А
Nominalna robocza objętość bębnu, m3	0,9
Wewnętrzna średnica bębnu  (bez wykładziny) , mm	900
Długość bębnu , mm	1860
Częstotliwość obrotu młyna, ob./min.	30
Wydajność, t/g	2-4
Wymiary gabarytowe (długość х szerokość х wysokość) , mm	3850х2200х1600
Masa młyna, t  (bez ciał mielących)	5,2
Masa ciał mielących, t*	2,3
Moc zainstalowana, kW	22
częstotliwość obrotu, ob./min.	1480
Napięcie zasilania, V	380
Przełożenie reduktora	10
