Młyn kulowy МШЦ 1500Х3000 (СМ6001А) z centralnym rozładunkiem dla mokrego rozdrobnienia materiałów średniej twardości

Młyn kulowy CM6001A z centralnym rozładunkiem jest przeznaczony dla mokrego mielenia różnych rud i materiałów budowlanych średniej twardości (przy uzgodnieniu z zleceniodawcą możliwe dopracowanie młyna dla suchego mielenia).

Młyn wykorzystuje się w przemysłu budowlanym, rudnym, kopalnictwie surowców chemicznych i innych branżach przemysłu i pracuje ciągle w różnych schematach technologicznych w trybie otwartym albo zamkniętym.

Młyn pozwala otrzymywać jednorodny stopień przemiału produktu za pomocą kul różnej średnicy. Wydajność młyna zależy od fizyczno-mechanicznych właściwości rozdrabnianego materiału, wielkości jego kawałków, stopnia przemiału, równomierności zasilania, wypełnienia ciałami mielącymi i materiałem, kwalifikacji obsługi.

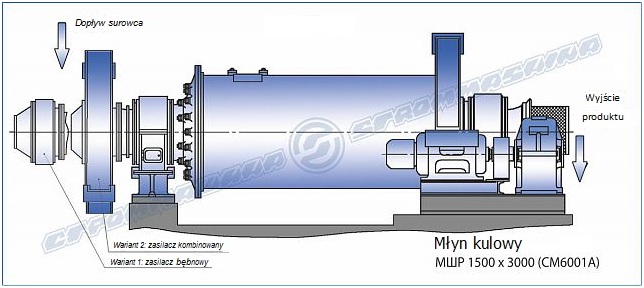

Młyn składa się z bębnu, pokrywy załadowczej, części wyładowczej, opór rolkowych, napędu i zasilacza. Bęben jest stalowym cylindrem, wykładzony od wewnątrz metalowymi albo gumowymi płytami, które chronią jego od zużycia.

Wykładzina gumowa wykorzystuje się pod następnym warunkiem eksploatacji młynów:
– środowisko powinno być neutralnym, kwasowość dopuszcza się nie wyżej Рн=8-10 jednostek;
– temperatura środowiska nie wyżej 800 оС;
– średnica kul ładowanych kul nie więcej 80 mm;
– rozmiar materiału ładowanego nie więcej 20  mm.
– liczba obrotów bębnu nie może przekraczać wartości, wskazanej w charakterystykach młyna.

Wykorzystanie wykładziny gumowej prawie w całości usuwa, jeśli to potrzebnie, trafienie metalu wykładziny kul do rozdrabnianego materiału i znacznie obniża obciążenie akustyczne od działającego młyna na środowisko zewnętrzne.  Wydajność młyna wyżej przy montażu wykładziny metalowej.

Opora rolkowa składa się z rozłączalnej w dwóch płaszczyznach obudowy i dwóch rolków, przymocowanych na łożyskach sferycznych.

Napęd młyna składa się z silnika elektrycznego, reduktora i obudowy z kołem zębatym, umocowanych na ramie ogólnej.

Młyn może kompletować się zasilaczem kombinowanym albo bębnowym.

Załadunek młyna materiałem i wodą realizuje się przez zasilacz i tuleję załadowczą, instalowaną w pokrywie załadowczej.   Materiał, nadchodzący do młyna, razem z wodą rozdrabnia się ciałami mielącymi i przenosi się od końcówki załadowczej do rozładowczej pod naciskiem ciągle nadchodzącego materiału.

Ostatecznie zmielony materiał, w wyglądzie pulpy, przechodząc przez tuleję wyładowczą i pytel, które są instalowane w pokrywie wyładowczej, nadchodzi zgodnie z przeznaczeniem.



Dane techniczne

Typ młyna	МШЦ
Indeks młyna	СМ6001А
Nominalna objętość bębnu, m3	4,2
Wewnętrzna średnica bębnu  (bez wykładziny) , mm	1500
Długość bębnu  (bez wykładziny) , mm	3100
Nominalna częstotliwość obrotu bębnu, ob./min.	28
Wydajność, t/g	4,2-12,0
Wymiary gabarytowe (długość х szerokość х wysokość) , mm	6300х3600х2600
Masa młyna, t  (bez ciał mielących)	23
Masa ciał mielących, t*	10,5
Moc zainstalowana, kW	90
częstotliwość obrotu, ob./min.	1480
Przełożenie reduktora	12,5
