młyny przemysłowe ścierające Attritor mielenia na sucho Union Process

Młyny mielenia na sucho wsadowe i pracy ciągłej ścierające Attritor

Młyny mielenia na sucho Attritory mogą pracować w trybie ciągłym lub wsadowym.

Seria SD

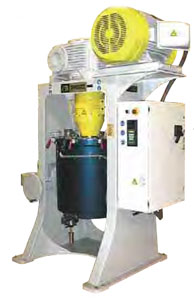

SD Dry Grinding Attritors (młyn ścierający SD mielenia na sucho) może pracować zarówno w procesach ciągłych, jak i wsadowych. Podczas ciągłej pracy materiał jest podawany do pojemnika na górze. Następnie migruje przez złoże mediów mieszających, gdzie jest przetwarzany do pożądanej wielkości cząstek i jest odprowadzany przez kratki (sita) na dnie zbiornika.

W trybie wsadowym materiał jest ładowany do młyna u góry, mielony przez ustalony czas, a następnie odprowadzany przez kratki na dole. System można łatwo uszczelnić do mielenia pod obojętnymi gazami, takimi jak azot lub argon.

SD Attritor jest również używany do wytwarzania metalu wzmocnionego dyspersją (DSM). W tym procesie (znanym jako mechaniczne stopowanie lub zgrzewanie na zimno), porowatość kinematyczna powoduje, że media mielące rozbijają metale na małe cząstki i uderzają je razem, tworząc aglomeraty. Powtarzając proces, różne metale są równomiernie wymieszane i zdyspergowane w celu utworzenia nowej kompozycji stopu (DSM).



Union Process SD Dry Grind Attritors (młyny mielenia na sucho ścierające) to wytrzymałe konstrukcje ze specjalnie zaprojektowanymi, dwubiegowymi silnikami o wysokim momencie rozruchowym. Są one również wyposażone w zbiorniki z płaszczem, ze stali nierdzewnej i mechanizmy przechylające, ułatwiające czyszczenie i konserwację.

ENGINEERING DATA
ATTRITOR MODEL	SD-5	SD-10	SD-15	SD-30	SD-50	SD-100	SD-200	SD-250
Gross Tank Volume (gals)	9	16	24	52	81	155	255	288
Material Capacity (gals)	2-3	4-6	5-7	10-18	15-25	30-50	60-100	75-125
Media Volume (gals)	5	9	12	25	37	75	150	187
HP*	5-10	10-20	15-25	25-60	40-75	60-125	125-200	150-200
Height (H)	79″	83″	86″	96″	104″	114″	126″	136″
Floor Space (W x D)	34″x 68″	59″x41″	59″x41″	66″x44″	74″x48″	84″x58″	94″x64″	106″x68″
Machine Weight (lbs) w/o media	2000	2400	2800	3500-5500	4500-6000	5600- 7900	11,000- 14,000	14,000- 16,000
Various types of ceramice linings are available for all models. *For ceramic media, less horsepower is required. Equipment can be built to CE specifications, if required.





Młyny ścierające Attritor mielenia ciągłego na sucho

Młyny  ścierające mielenia na sucho Attritory mogą pracować w trybie ciągłym lub wsadowym.

Seria HSA

HSA High Speed ​​Attritor (młyn ścierający wysokoobrotowy) jest generalnie używany w trybie ciągłym. Materiał jest ładowany do młyna u góry i jest odprowadzany od spodu, wykorzystując siłę odśrodkową. HSA stosuje się, gdy materiał o mniejszym rozmiarze cząstek (zwykle 40 mesh) jest podawany do maszyny i pożądany jest produkt końcowy o wielkości skali -mikronowej.

Ponadto jest często stosowany do materiałów typu materiałów włóknistych i polimerowych.

HSA Attritors posiada opatentowaną koncepcję projektu, która obejmuje unikalną wewnętrzną konfigurację zbiornika mielącego, która pozwala na wyższe prędkości wału, dokładniejsze mielenie i ciągłą pracę z bocznym rozładowaniem.

Seria specjalnie ukształtowanych ramion mieszających i dysków z opornikami przejściowymi jest zamontowana wzdłuż osi podłużnej wału mieszającego. Ta konstrukcja inżynieryjna umożliwia zastosowanie mniejszych środków mielących, działanie przy wyższych obrotach wału i zwiększenie czasu przebywania obrabianego materiału, aby zapewnić dokładniejsze rozdrobnienie.





ENGINEERING DATA
ATTRITOR MODEL	HSA-10	HSA-20	HSA-30	HSA-50	HSA-100
HP	20	40	50	75	150
Gross Tank Volume (gals)	10.3	18.7	28.6	43.4	85.0
Media Volume* (gals)	3.8	7.6	11.4	19.0	38.0
Height (H)	87″	89″	91″	99″	113″
Floor Space (W x D)	65″x32″	73″x34″	76″x35″	91″x46″	98″x50″
Discharge Height (X)	21″	16″	13″	16″	16″
Machine Weight (lbs) w/o media	2600	3300	3700	5100	7400
Various types of ceramice linings are available for all models. *For ceramic media, less horsepower is required. Equipment can be built to CE specifications, if required.
